U modernoj industrijskoj proizvodnji,mlaznice za prskanjemogu biti fizički mali, ali često diktiraju konačnu učinkovitost čišćenja, premazivanja, hlađenja, sušenja ili vodova za odsumporavanje dimnih{0}}plinova. Suočeni s tisućama različitih modela mlaznica, točno čitanje i razumijevanje specifikacijskih parametara je osnovni zahtjev za jamstvo da će sustav raspršivanja postići željenu izvedbu.
Ovaj vodič raščlanjuje klasifikacije osnovnih specifikacija, specijalizirane industrijske komponente, logiku nomenklature modela i kritične podatke o izvedbi industrijskih mlaznica za raspršivanje kako bi vam pomogao da precizno ubrzate odabir projekta i usklađivanje nabave.
Pet osnovnih specifikacija industrijskih mlaznica (obrasci prskanja i specijalizirane komponente)
Primarna klasifikacijaindustrijske mlaznicetemelji se na njihovoj geometriji uzorka prskanja ili njihovom jedinstvenom mehaničkom dizajnu. Konfiguracija određuje snagu mehaničkog udara i prostorno područje pokrivanja.
1. Ravne ventilatorske mlaznice
- Karakteristike:Proizvodi tanku, linearnu ili lepeza{0}}ploču za prskanje. Distribucija tekućine obično se sužava na rubovima, što ih čini savršenim za preklapajuće postavke kako bi se stvorio jednolik, kontinuirani zamah.
- Ključne primjene:Čišćenje-površina visokog utjecaja (npr. pred-tretman automobila), pranje pokretne trake i hlađenje čeličnih ploča.
- Karakteristike:Sadrži unutarnju, jedinstveno projektiranu lopaticu koja vrti tekućinu, što rezultira ravnomjernom raspodjelom kapljica preko čvrstog kružnog područja udara.
- Ključne primjene:Odsumporavanje dimnih plinova (FGD), hlađenje kemijskog reaktora, suzbijanje požara i pročišćavanje plina.
- Karakteristike:Tekućina ulazi u vrtložnu komoru tangencijalno, fokusirajući mlaz strogo duž vanjske granice prstena. Središte ostaje bez kapljica, što proizvodi iznimno finu atomizaciju.
- Ključne primjene:Ovlaživanje zraka, precizno hlađenje plinom i suzbijanje prašine.
4. Podesive mlaznice s ušicama s kuglastom kopčom
- Karakteristike:Pričvršćen na cijevni priključak pomoću opružne metalne ili plastične kopče. Glavna značajka je zakretni vrh raspršivača-u obliku lopte (obično nudi raspon kuta podešavanja od 40 stupnjeva do 50 stupnjeva). Ova struktura omogućuje rukovateljima brzo-podešavanje smjera prskanja bez rastavljanja cijele mreže cijevi.
- Ključne primjene:Linije za-elektroforetsko čišćenje predtretmana i linije za raspršivanje fosfatiranja za proizvodnju automobila i kućanskih aparata.
5. Zračni noževi i mlaznice za zrak
- Karakteristike:Visoko{0}}učinkoviti sklopovi za sušenje i-ispuhivanje posebno projektirani za rad na komprimirani zrak ili visoko{2}}tlačne regenerativne puhače. Zračni noževi pretvaraju zrak u linearnu "zračnu zavjesu" velikog-udara, velike-brzine. Specijalizirane zračne mlaznice pojačavaju okolni zrak, značajno smanjujući potrošnju komprimiranog zraka.
- Ključne primjene:Otpuhivanje kapljica vode s boca pića nakon-punjenja, brzo-sušenje tiskanih ploča (PCB) nakon-pranja i čišćenje površine od prašine.
Logika nomenklature mlaznica za dekodiranje
Globalnoproizvođači industrijskih mlaznica(kao što je Spraying Systems Co., Lechler itd.) slijede visoko strukturiranu alfanumeričku konvenciju imenovanja. Razumijevanje ove logike broja dijela omogućuje vam izdvajanje svih kritičnih varijabli dizajna mlaznice u roku od nekoliko sekundi.
1. 1/4: Veličina veze: standardni frakcijski britanski ili američki navoj
Označava veličinu navoja od 1/4 inča. Industrijski standardi obično koriste 1/8", 1/4", 3/8", 1/2", 3/4", do nekoliko inča. Muški navoji su standardni osim ako nisu označeni s 'F' za ženski. Ako se procjenjuje mlaznica sa stezaljkom, ovaj položaj umjesto toga definira vanjski promjer odgovarajućeg cijevnog nastavka (npr. 1", 1,2" ili 1,5").
2. CC: Šifra serije/uzorka: Određuje geometriju prskanja
Oznaka-specifične serije proizvođača. Na primjer, CC često predstavlja standardnu seriju ravnog ventilatora, BB standardnu seriju punog stošca, a LN seriju fine atomizacije.
3. 110: Kut prskanja: Kutna pokrivenost u stupnjevima
Označava da mlaznica daje kut prskanja od 110 stupnjeva pri nazivnom nazivnom tlaku. Uobičajeni industrijski kutovi uključuju 15 stupnjeva, 45 stupnjeva, 65 stupnjeva, 80 stupnjeva, 90 stupnjeva i 110 stupnjeva.
4. 04: Šifra kapaciteta: indeks dimenzija jezgrenog otvora
Predstavlja nazivni protok (obično kalibriran na referentni tlak od 3 bara ili 40 psi). Veći brojevi označavaju veći promjer otvora, koji proporcionalno skalira volumen protoka (L/min ili GPM).
5. SS: Šifra materijala: Indikator integriteta korozije i trošenja
Diktira strukturna ograničenja za industrijska okruženja. SS ili 304SS/316SS označava nehrđajući čelik, BR označava mesing, a PP ili PVDF označava umjetnu plastiku.
Pet kritičnih tehničkih parametara koje morate savladati
Prilikom specificiranja ili projektiranja raspršivača, inženjeri moraju procijeniti ove međusobno povezane fizičke varijable:
1. Ne-linearni odnos-tlaka i-protoka
Odnos između brzine protoka mlaznice (Q) i radnog tlaka (P) nije linearan. Umjesto toga, radi na pravilu proporcionalnosti kvadratnog korijena. Matematička jednadžba je:
- Inženjerski zaključak:Ako trebate udvostručiti protok (Q) određene mlaznice, jednostavno udvostručenje tlaka pumpe nije dovoljno. Morate povećati radni tlak u razvodniku 4 puta.

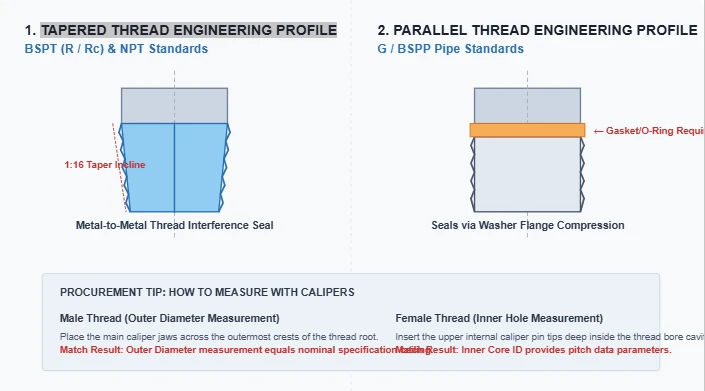

2. Standardi niti (najčešća zamka nabave)
Neusklađenost niti jedna je od najčešćih pogrešaka u međunarodnim retrofitima B2B opreme. Uvijek provjerite koji standard vaš razdjelnik zahtijeva:
- BSPT (R / Rc):Konusni cijevni navoj od 55 stupnjeva. Ovo je dominantan standard na europskim i azijskim industrijskim tržištima i nudi izvrsno mehaničko brtvljenje.
- NPT:Konusni cijevni navoj od 60 stupnjeva prema američkom standardu. Primarno se koristi na tržištima Sjeverne Amerike; strukturno je nekompatibilan s BSPT nitima.
- G (BSPP):Ravni/paralelni cijevni navoj od 55 stupnjeva koji zahtijeva elastomerni O-prsten ili podlošku za brtvljenje.
3. Veličina kapljice (učinkovitost atomizacije)
Obično se kvantificira kao Sauterov srednji promjer (SMD).
Visoki tlak u kombinaciji sa sićušnim otvorima šiša tekućinu na ultra{0}}fine mikronske-čestice (npr. 10 do 50 μm), idealne za brzo isparavanje, hlađenje i ovlaživanje.
Nizak tlak u kombinaciji s velikim otvorima proizvodi milimetarske-grube kapljice, koje sprječavaju zanošenje vjetra i idealne su za-obujam otvorenog pranja.
Matrica za odabir materijala za industrijske mlaznice
Odabir ispravne sirovine izravno diktira radni životni ciklus vaše komponente raspršivača pod ekstremnim habanjem ili kemijskim uvjetima.
|
Šifra materijala |
Naziv materijala |
Temeljne snage |
Tipična industrijska okruženja |
|
SS304 / SS316 |
304 / 316 nehrđajući čelik |
Visoki prag tlaka, odličan ukupni indeks trošenja i jaka otpornost na hrđu. |
Sustavi općeg industrijskog pranja, obrade hrane i kemijskog raspršivanja. |
|
BR / mesing |
Mjed |
Izvrsna obradivost, konkurentne cijene i ujednačen prijenos topline. |
Razvodnici za podmazivanje, gašenje požara i ispiranje ne{0}}korozivnom vodom. |
|
PP / PVC |
Polipropilen / polivinil klorid |
Potpuna otpornost na kemijsku kiselinsko/baznu koroziju, lagana i ekonomična. |
Linije za jetkanje/razvijanje PCB-a, ispiranje kiselinom za galvanizaciju i spremnici za fosfatiranje. |
|
PVDF |
Poliviniliden fluorid |
Plastika ultra{0}}visoke čistoće, iznimna otpornost na jake kiseline i otporna na toplinu do 140 stupnjeva. |
Mokro čišćenje-stolova za poluvodiče, petlje za distribuciju kemikalija i linije za automobilske E-presvlake. |
|
TC / Keramika |
Volfram karbid / keramičke obloge |
Ekstremna otpornost na eroziju i abraziju; životni vijek može premašiti nehrđajući čelik za desetke puta. |
Postrojenja za pripremu ugljena, raspršivanje gnojnice i apsorpcijske petlje abrazivnih FGD. |
Sažetak: Vaši prvi koraci prema ispravnom odabiru
1. Predviđena primjena i radna okolina (npr. kemijsko ribanje, završna obrada površine, isu-sušenje ili ovlaživanje maglom)
2. Atributi tekućine/plina (specifična težina, viskoznost, prisutnost suspendiranih krutih tvari, pH vrijednost, radna temperatura)
3. Specifikacije sučelja razdjelnika (npr. 1/4" BSPT muški ili 1,5" priključak za kopču promjera cijevi)
4. Envelope performansi pumpe/puhala (raspoloživi radni tlak na zaglavlju mlaznice i ukupni kapacitet protoka sustava)
Kao specijalizirani proizvođač sustava za industrijsko raspršivanje, održavamo sveobuhvatne baze podataka digitalnih komponenti i nudimo brze prilagođene inženjerske mogućnosti.
Često postavljana pitanja (FAQ) - Inženjerska i nabavna podrška
P1: Koja je razlika između BSPT, NPT i G (BSPP) navoja i mogu li se miješati?
O: Ne, ne mogu se miješati bez opasnosti od ozbiljnog curenja ili oštećenja navoja. BSPT (britanski standardni cijevni konus / R ili Rc) ima kut navoja od 55 stupnjeva i sužava se. To je dominantni standard u Europi, Aziji i kontinentalnoj Kini. NPT (National Pipe Taper) ima kut navoja od 60 stupnjeva i također je sužen. Koristi se isključivo u Sjevernoj Americi. Miješanje NPT i BSPT uzrokovat će križni-navoj. G (BSPP / britanski standardni cijevni paralelni) je ravni/paralelni navoj s kutom od 55 stupnjeva. Za razliku od konusnih navoja koji brtve preko interferencije navoja, G navoji moraju koristiti elastomernu podlošku, ravnu brtvu ili O-prsten za postizanje brtvljenja.
P2: Zašto se kut prskanja moje mlaznice sužava kada tlak padne?
O: Kutovi raspršivanja mlaznice kalibrirani su na određenim referentnim tlakovima (obično 3 bara / 40 psi za mlaznice za tekućinu). Kutovi raspršivanja ovise o brzini tekućine i kinetičkoj energiji kako bi se prevladala površinska napetost i formirao određeni oblik uzorka. Kada vaš radni tlak padne ispod minimalnog praga (npr. ispod 1 bara), tekućina nema dovoljno brzine da se potpuno rasprši ili vrtloži, uzrokujući pad ili drastično sužavanje kuta prskanja. Uvijek provjerite nazivni minimalni radni tlak proizvođača.
P3: Kada trebam odabrati Air Knife umjesto standardnih mlaznica za komprimirani zrak za primjenu sušenja?
O: Odaberite Air Knife kada trebate sušiti ravne, neprekinute ili velike površine (kao što su široki listovi metala, redovi pokretnih boca ili velike PCB ploče). Zračni noževi pružaju kontinuiranu, neprekinutu,-brzinsku "zračnu zavjesu" koja trenutno odstranjuje vodu. Odaberite pojedinačne zračne mlaznice kada trebate ispuhati vodu ili krhotine iz dubokih slijepih rupa, uskih udubljenja ili vrlo složenih, nepravilnih 3D geometrijskih oblika gdje ravni linearni zamah zraka ne može doseći.
P4: Koliko često treba pregledavati ili mijenjati industrijske mlaznice?
O: Ne postoji fiksna vremenska linija jer trošenje u potpunosti ovisi o tekućini i pritisku. Međutim, mlaznica ne mora izgledati vidljivo slomljena da bi bila neispravna. Standardno pravilo je da se mlaznica zamijeni nakon što se njezin protok poveća za 10% ili više u usporedbi s kataloškom ocjenom pri istom tlaku. Povećanje od 10% ukazuje na to da je precizni otvor erodirao, što značajno pogoršava ujednačenost uzorka prskanja, smanjuje snagu udarca i dramatično troši skupe kemikalije ili vodu.
